XSR单级双吸热网循环泵

XSR型热网循环泵为新一代高性能单级双吸中开式离心热水泵，特别为输送热电厂热网循环水专门设计。

热网循环泵用途：

热网循环泵向热网循环水提供动力，使热网水在热网管道中形成循环。由城市热网返回的热风循环水进入热网站，经热网循环泵升压后，进入热网加热器加热，然后送入城市热网供热总管。

主要性能参数范围：

泵出口直径   DN：200~500mm

流量         Q：500~5000m3/h

扬程         H：60~220m

工作温度     T：0oC~200oC

固体颗粒     ≦80mg/L工

作许用压力 ≦4MPa

超出此应用范围的也可按需订制

泵型号描述：

例：XSR250-600A

XSR：热网循环泵

250：水泵出口直径（mm）

600：叶轮名义直径（mm）

A：泵叶轮外径的改变（最大直径时不表示）

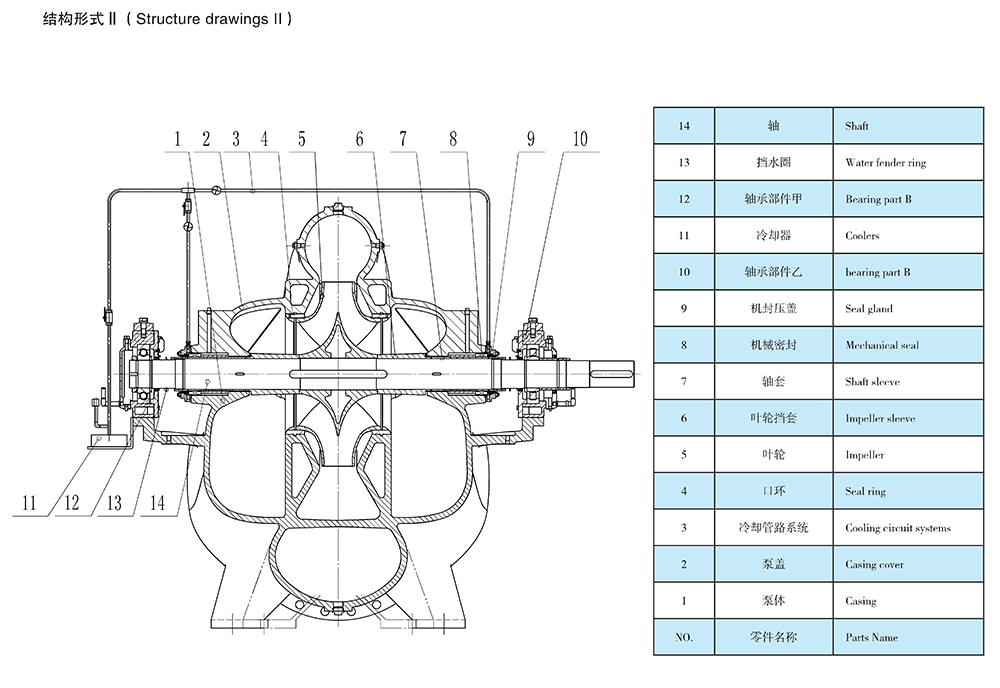

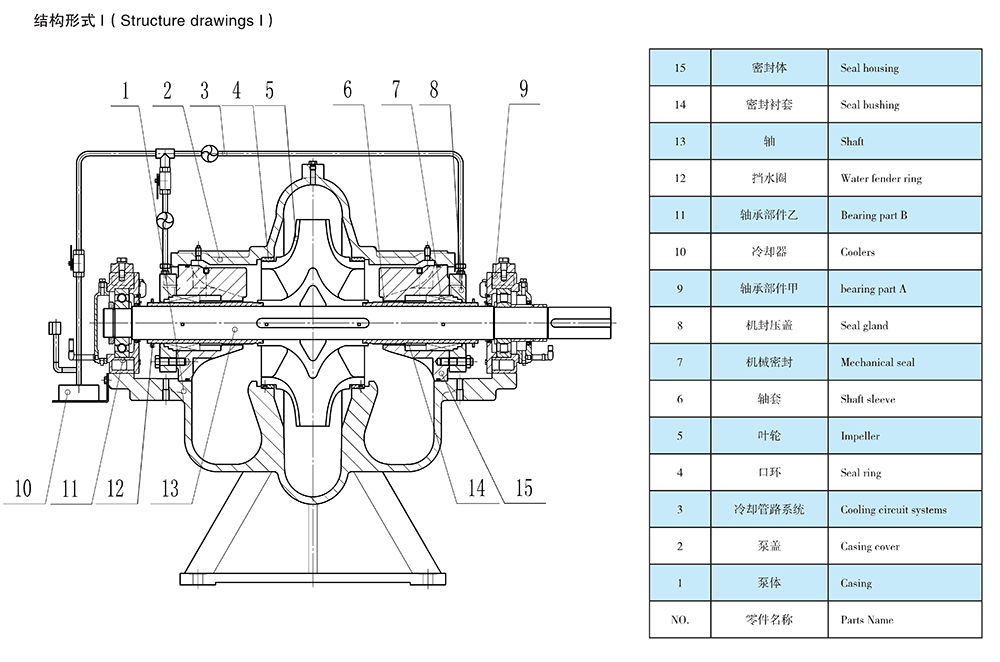

结构特点：

1)水泵两端支承间距短，泵运行稳定，振动噪声小。

2)同一转子可反向运行，降低了水锤引起水泵损坏的风险。

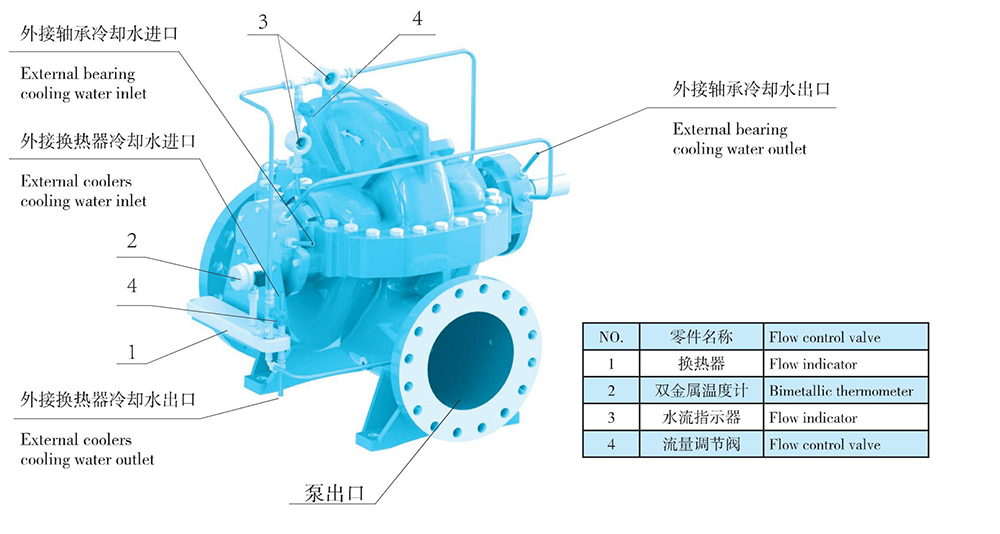

3)独特的高温型设计：轴承体带冷却腔，可根据具体情况决定是否外接冷却水；轴承可以油脂润滑，也可稀油润滑；如现场有与水泵输送介质相同的外接常温除盐水，且压力比水泵进口高1-2kg/cm2,则机封冲洗水可外接；如现场不具备以上条件则采用如下系统解决：从泵出口接入水泵输送的高温除盐水，经过换热器冷却后再进行冲洗机封，使机封更加安全稳定长久的运行；冲洗水系统中设置水流指示器，可实时观测通往机封的冷却水是否正常，并可通过流量调节阀调节水流大小及压力（一般要求压力比水泵进口高1-2kg/cm2);换热器后设置双金属温度计，双金属温度计上可选配警报器，当温度过高或过低时可实时报警；也可选配差压开关来监控换热器是否运行正常；如此等等特殊设计使水泵可应用于高达200℃的运行场合，特别适用于供热管网使用。

4)一般根据要求采用变频电机或汽轮机配置的水泵轴伸位置配有测速齿轮装置并配有测速仪表及探头；而采用调速液力藕合器+普通电机配置的水泵则将测速齿轮装置装在偶合器输出轴上并配有测速仪表及探头。

5)泵体部分可根据使用条件的变化采取立式或卧式安装，密封采用高温填料、切尔斯顿软填料或机械密封；也可采用集装式机械密封，更换机械密封成为轻松简单的工作。

6)水泵外型应用工业化设计，线条清晰，符合现代审美观。

7)选（采）用优异的水力模型，使泵的效率比同类型泵高2-3%,大大降低了泵的运行成本。

8)选用进口轴承，零件材料可根据用户应用要求选用，使泵能适应各种现场运行条件，大大降低了维修成本。

9)应用弹性预应力设计装配，转子部件装拆简单迅速。

10)装配时无须调整各种间隙。
